****推出三洋驅芯片LV8731所開發的驅動，此兩款驅動只能驅動到1A以下步進電機。
M42/M1A驅動配套20/28/35/39/42步進電機1A及以下適用
主要功能特點
高集成度，高可靠性 接口采用超高速光耦 隔離，抗高頻干擾能力強 安裝在電機背面，減少占用空間 ****輸入電壓：DC 36V(峰值) 產品特點 · 高集成度高可靠性 · 接口采用超高速光耦隔離 · 抗高頻干擾能力強 · ****輸入電壓：DC 32V(峰值) 主要功能 · 整步、二細分、四細分、十六細分可調 · 過熱自動保護 · 輸出限流線性可調：0A-1.7A · 自動半流鎖定 · 具有短路保護功能 · 支持脫機、使能、鎖定等功能
工作條件

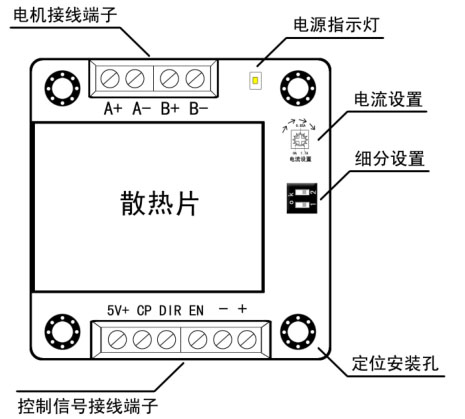

接口定義

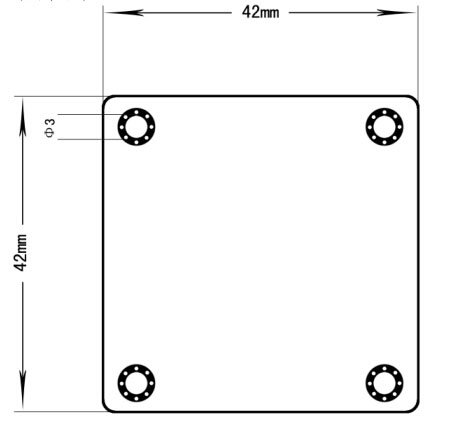

外形尺寸
1電流：0.8A以內可以設定，定制后電流不可改。 2細分：1,2,4,16細分4檔可以設定，定制后細分不可改。
管腳定義 序號 | 名稱 | 用法 | 1 | A+ | 電機A相線圈 | 2 | A- | 3 | B+ | 電機B相線圈 | 4 | B- | 5 | VM | 電源正極，輸入電壓6-32VDC，建議對地接大于100uF電解電容 | 6 | GND | 電源地 | 7 | EN | 使能，低電平或懸空使能，設備工作；高電平脫機，設備待機 | 8 | DIR | 方向，高電平或懸空電機正轉；低電平電機反轉 | 9 | CLK | 脈沖輸入信號，上升沿有效 | 10 | ER | 錯誤報警，正常時為高阻，短路或過熱保護時為低(漏極)，漏極電流<6mA | 11 | 5V | 驅動自帶5V基準，無需外接供電，也不能作為外部設備供電用 | 12 | GND | 電源地 |
接線示例
外形尺寸
