以下是關于時代超群步進電機驅動器DM542的詳細介紹：  特點
1. 供電范圍寬：可在直流18-50V電壓下工作，建議采用24V-48V直流供電，以避免電網波動超過驅動器電壓工作范圍。
2. 輸出電流大：連續輸出電流典型值為3A，峰值可達4.2A，能夠滿足多種步進電機的驅動需求。
 3. 細分精度高：具有十五種細分選擇，細分精度可在2、4、5、8、10、16、20、25、32、40、50、64、100、125、128中選取，可有效提高控制精度，減少電機振動和轉矩脈動。
4. 控制技術先進：采用三態控制技術和交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行平穩，幾乎無振動和噪音，高速時力矩也明顯高于其他二相驅動器。
 5. 信號輸入輸出：光電隔離信號輸入/輸出，抗干擾能力強，脈沖響應頻率可達200KHz，支持差分信號輸入，可有效抑制干擾和提高穩定性。
 6. 保護功能完善：具有過壓、欠壓、過流、相間短路、電機線圈匝間短路等保護功能，當輸入電壓高于58V時，驅動器啟動保護電路，電源指示燈變紅。
7. 自動半流功能：SW4可設置靜止半流，馬達停止時電流自動減為60%或90%，極大地減小了電機發熱，提高了驅動器和電機的可靠性。
8. 外形尺寸小巧：尺寸為118X75.5X34mm，便于安裝和集成到各種設備中。
 應用領域
雕刻機：高精度的細分功能可使雕刻線條更加細膩，提高雕刻質量，減少振動和噪音，延長設備使用壽命。
數控機床：能夠精準控制電機運動，實現高精度的加工，滿足不同工件的加工需求，提高加工效率和精度。
包裝機械：如自動包裝機、貼標機等，可實現物品的精確輸送、定位和包裝，保證包裝質量和生產效率。
醫療設備：例如醫療蠕動泵、醫療器械等，低噪音、高精度的運行有助于醫療操作的準確性和穩定性，為醫療診斷和治療提供可靠支持。
激光打標機：可以精確控制激光頭的運動，實現高精度的打標作業，滿足不同材料和工件的打標需求。
接線說明
電源接線：將直流電源的正極連接到驅動器的“+V”端子，負極連接到“-V”端子。注意電源電壓應在驅動器的工作電壓范圍內，且電源的輸出電流能力要滿足驅動器的要求。

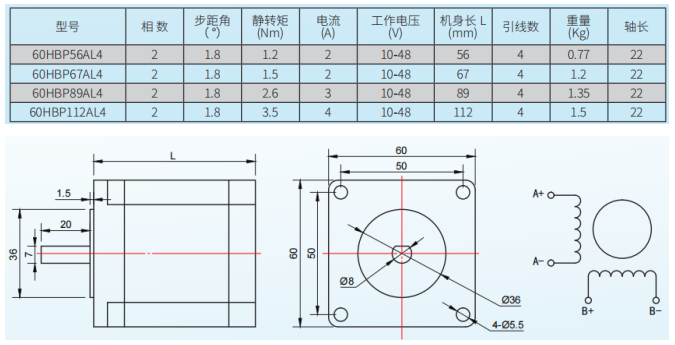

電機接線：對于四線步進電機，可通過將電機的任意兩條線接在一起，用手擰電機有阻力，則這兩條線是同一相，可接在驅動器的A+、A-端子；另外兩條線短接仍然有阻力，則將這兩條線接在B+、B-端子。對于六線或八線電機，需根據電機的說明書和驅動器的接線圖進行正確連接。
控制信號接線：“PLS/CW+”為步進脈沖信號輸入正端或正向步進脈沖信號輸入正端，“PLS/CW-”為步進脈沖信號輸入負端或正向步進脈沖信號輸入負端；“DIR/CCW+”為步進方向信號輸入正端或反向步進脈沖信號輸入正端，“DIR/CCW-”為步進方向信號輸入負端或反向步進脈沖信號輸入負端；“ENA+”為脫機使能復位信號輸入正端，“ENA-”為脫機使能復位信號輸入負端。
撥碼開關設置
細分設置：SW5-SW8用于設定細分，當SW4=OFF時，為細分設置模式，通過SW5-SW8的不同組合可選擇16檔細分中的一種。
電流設置：SW1-SW3用于設定驅動器的工作電流，運行電流為工作有效輸出電流，峰值電流=運行電流×1.4。
I/O模式設置：當SW4=ON時，則為I/O模式，此時脈沖口當做輸入口1，方向口當做輸入口2，可用于輸入速度控制信號等。
