上圖為客戶訂購的一套可以速度閉環控制的直流無刷電機驅動套裝。此套裝采用的是時代超群超群高壓直流無刷電80BL148S75-3130TK0，電壓310V，功率750W，額定轉速3000轉。
具體尺寸圖如下：
此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？捎糜诔橛蜔煓C(jī)、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
那么如何給這款電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。750W/310V=2.4A,選配的驅動市面上大多都為220V交流供電（相當于310直流）。這樣會更加方便.電流大于峰值電流(2.4A的2倍左右)，選擇ZM-7205（****5A）效果是比較好的。
ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 V AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域
◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達 20000rpm/min；(根據用戶電機而定) ◆調速方式：外接 PWM 調速或外接電位器調速； ◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆可輸出測速脈沖 FG，（光電隔離，門極輸出）； ◆可輸出報警信號 ALM 供用戶檢測（光電隔離，門極輸出）； ◆ 具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。 我們可以通過如下的調試小板來設定電機的****轉速。來實現電位器控制，****轉速的限制
操作方法 1.連接設備：把網口電話線的任意一端插入驅動器的網口座中，再把電話線的另一端插入 BY-BL01 的網口座中，即完成連接。 2. 調試器的啟用：按下面板上的電位器旋鈕，調試器的四位數碼管點亮，當前數碼管顯示轉速，范圍為 0 ~ 9999 轉/分鐘。當驅動器連接的無刷電機在轉動時，面板上顯示電機的實時轉速。 3.調試器的停用：在啟用狀態下，再次按下電位器旋鈕，數碼管全熄滅，調試器停用；也可用于電機運行狀態下，急停電機的作用。 如何調節轉速設置
首先調整為開環模式 然后調整電機的極對數為正確的極對數 最后轉速設置，調整完以后，調回閉環模式

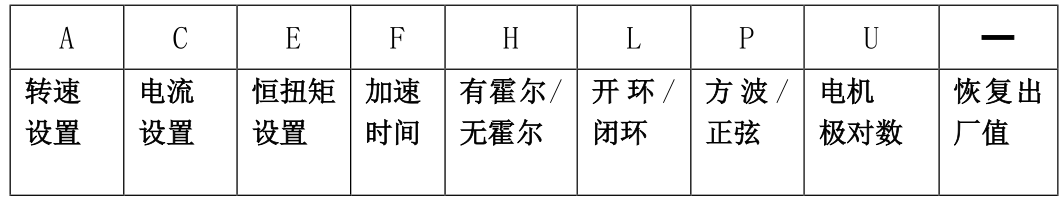

設置狀態共 9 個代碼對應如下：
轉速設置需要吧控制線設置為閉環模式
聯系方式：QQ:467102884 電話：13811070445（劉女士）
